Yüksek Frekanslı RF Koaksiyel Konnektör Seçim Kılavuzu: Sinyal İletiminde Yeni Ufuklara Ulaşmak İçin Hassas Eşleşme
Haberleşme, test ve ölçüm ve havacılık gibi alanlarda, yüksek frekanslı RF koaksiyel konnektörler, kararlı sinyal iletimini sağlayan "kritik köprü" görevi görür. Hassas bir şekilde seçilmiş bir konnektör, sinyal kaybını en üst düzeye çıkarabilir ve sistem performansını artırabilir; yanlış seçim ise yalnızca ekipman arızalarına neden olmakla kalmayıp, aynı zamanda uzun vadeli bakım maliyetlerini de artırabilir. Bu nedenle, yüksek frekanslı RF koaksiyel konnektörlerin bilimsel seçim yönteminde ustalaşmak, her uygulayıcı için çok önemlidir.
I. Temel Seçim Faktörleri: "Parametre Eşleşmesi"nden "Senaryo Uyarlaması"na
Yüksek frekanslı RF koaksiyel konnektör seçimi, basit bir parametre karşılaştırması değildir. Bunun yerine, her seçimin gerçek uygulama senaryolarını doğru bir şekilde karşıladığından emin olmak için sistem gereksinimleri etrafında çok boyutlu faktörlerin kapsamlı bir şekilde değerlendirilmesi gerekir.
1. Frekans: Sinyal İletiminin "Hız Tavanı"
Frekans, seçim için birincil önkoşuldur. Farklı konnektörler, sistemin sinyal iletim ihtiyaçlarını karşılayıp karşılayamayacağını doğrudan belirleyen önemli ölçüde farklı çalışma frekansı aralıklarına sahiptir. Örneğin:
Kararlı performansa sahip BNC konnektörler, DC'den 4GHz'e kadar olan düşük frekanslı senaryolarda yaygın olarak kullanılır ve genellikle izleme ekipmanlarında ve küçük iletişim terminallerinde bulunur.

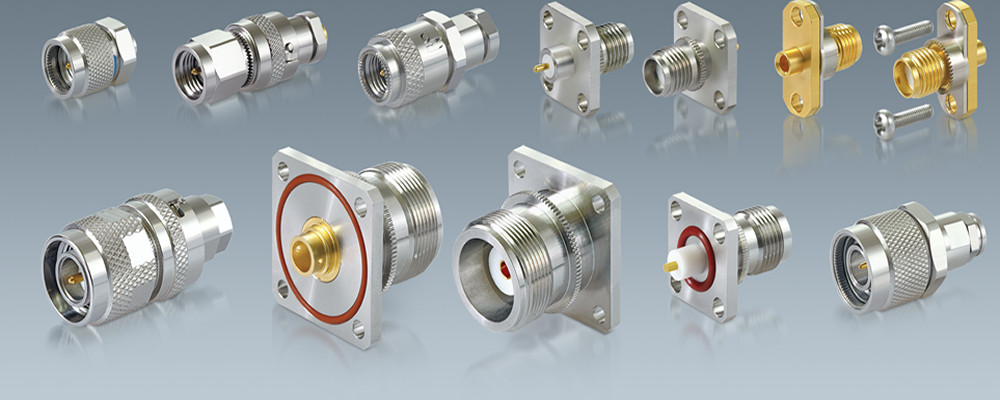

SMA konnektörler daha esnektir, esnek kablolarla eşleştirildiğinde 12,4 GHz'in altında ve yarı sert kablolarla 26,5 GHz'e kadar çalışır, bu da onları yönlendiriciler ve baz istasyonları gibi iletişim cihazları için yaygın bir seçim haline getirir.
Milimetre dalga iletişimi gibi yüksek frekanslı alanlar için, 110 GHz'lik maksimum çalışma frekansına sahip 2,92 mm konnektörler öne çıkarak, üst düzey test cihazlarının ve uydu iletişiminin yüksek frekans gereksinimlerini kolayca karşılar.
Seçim sırasında, konnektörün frekans aralığının, frekans uyuşmazlığından kaynaklanan sinyal bozulmasını önlemek için sistemin çalışma frekansını tamamen kapsadığından emin olmak esastır.
2. Mekanik Yapı ve Bağlantı Yöntemi: Kolaylık ve Kararlılığın Dengesi
Bir konnektörün mekanik yapısı (arayüz tipi) ve bağlantı yöntemi, kurulum verimliliğini ve darbe direncini doğrudan etkiler. Yaygın arayüz tipleri arasında:

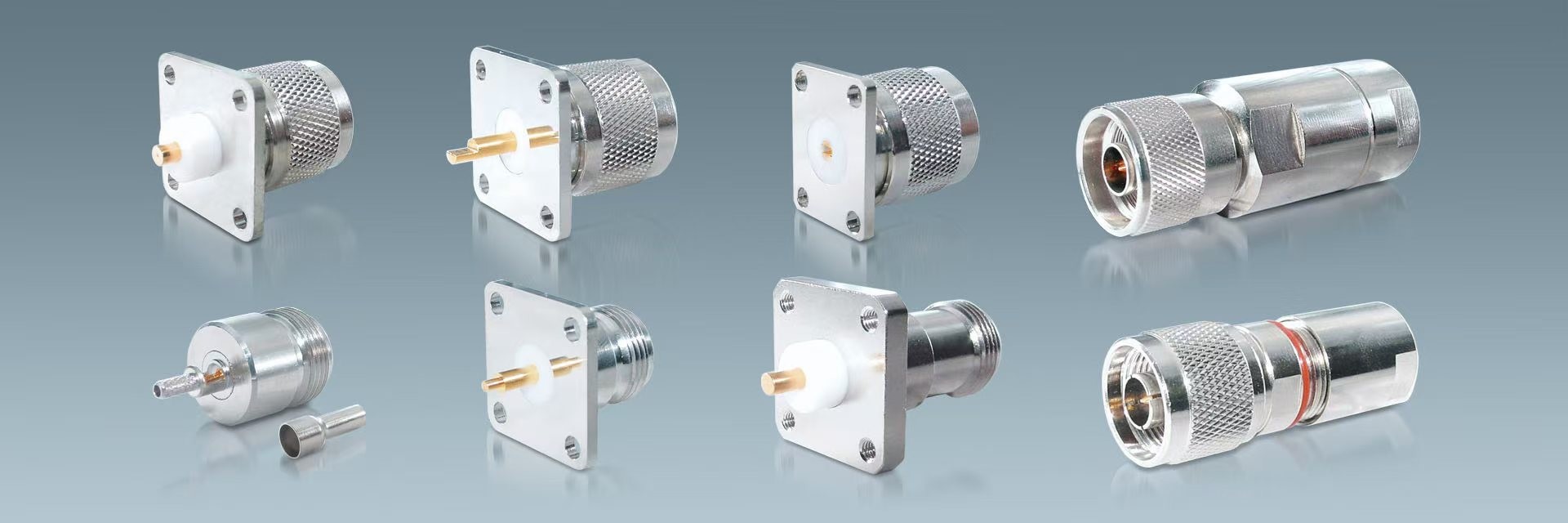

N tipi konnektörler, sağlam bir yapıya, mükemmel koruma performansına ve baz istasyonlarında ve büyük iletişim ekipmanlarında geniş uygulamaya sahip, dişli bağlantıları benimser.

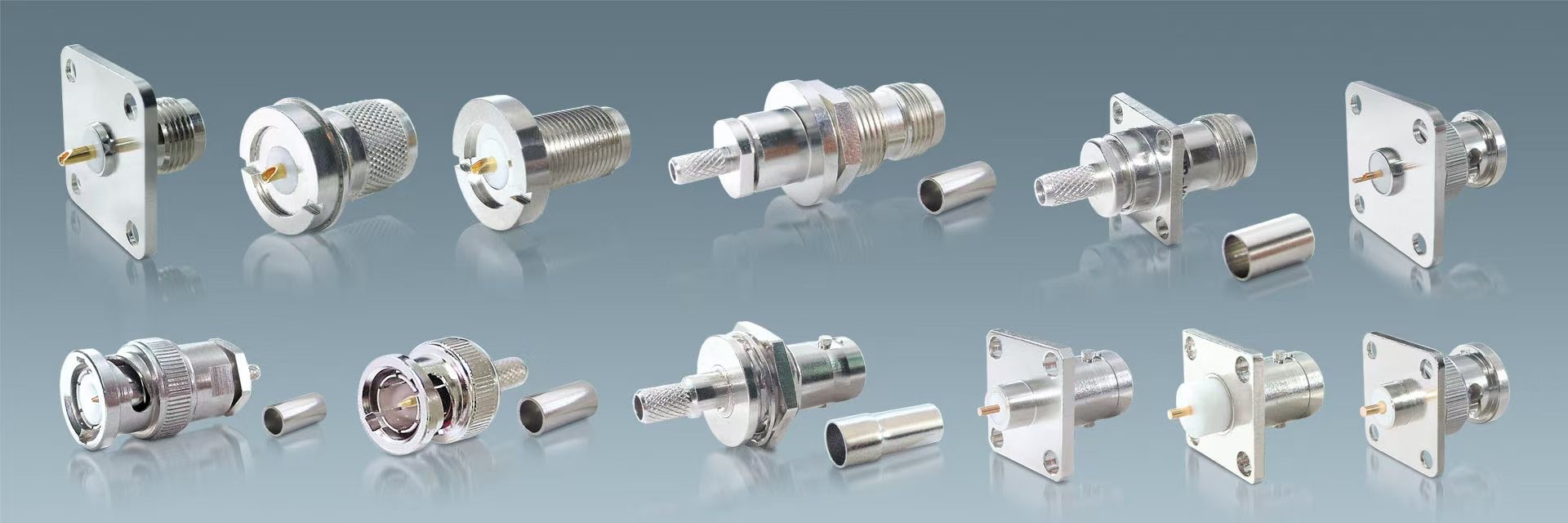

BNC konnektörler, aletsiz hızlı takma ve çıkarma sağlayan bir süngü tasarımına sahiptir, sık sökme gerektiren ancak nispeten zayıf darbe direncine sahip senaryolar için uygundur.

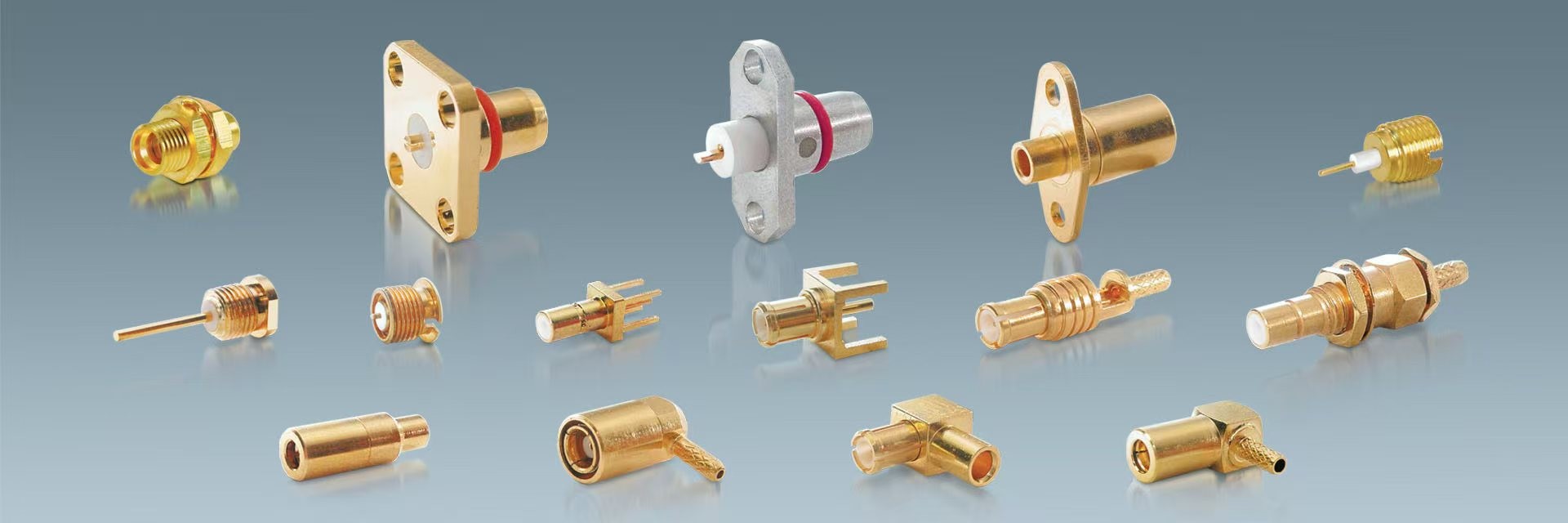

SMB konnektörler, kompakt ve bağlanması kolay bir tak-çalıştır yapısı kullanır ve tüketici elektroniği ve tıbbi ekipmanlar tarafından tercih edilir.
Farklı bağlantı yöntemlerinin kendi avantaj ve dezavantajları vardır:
Dişli bağlantılar (örneğin, N tipi, SMA), güvenli ve darbeye dayanıklıdır, dış mekan ve endüstriyel ortamlar gibi karmaşık ortamlar için uygundur.
Süngü bağlantılar (örneğin, BNC), hızlı çalışma ve zaman tasarrufu sağlar.
Takmalı bağlantılar (örneğin, SMB, MMCX), kurulum alanı ve hızı için yüksek gereksinimleri olan küçük cihazlara uyum sağlayarak son derece kullanışlıdır.
Seçim, ekipmanın çalışma ortamına ve kurulum sıklığına göre kolaylık ve kararlılığı dengelemelidir.
3. Boyut ve Ağırlık: Ekipmanın "Uzamsal Koduna" Uyarlanması
Ekipmanlar minyatürleşme ve hafif tasarım yönünde eğilim gösterdikçe, konnektörlerin boyutu ve ağırlığı önemli hususlar haline gelmiştir. Konnektörler, boyuta göre dört kategoriye ayrılır:
Standart tip (örneğin, UHF, N tipi): Yüksek mekanik mukavemete sahip büyük boyutlu, düşük alan kısıtlamaları olan büyük endüstriyel ekipmanlar ve dış mekan baz istasyonları için uygundur.
Küçük boyut (örneğin, BNC, TNC): Performans ve kompaktlık arasında denge kurar, küçük ve orta ölçekli iletişim terminallerinde ve test cihazlarında yaygın olarak kullanılır.
Ultra küçük boyut (örneğin, SMA, SMB, 3,5 mm): Kompakt, cep telefonları, uydu iletişim modülleri ve taşınabilir cihazlar için "standart yapılandırma" olarak hizmet verir.

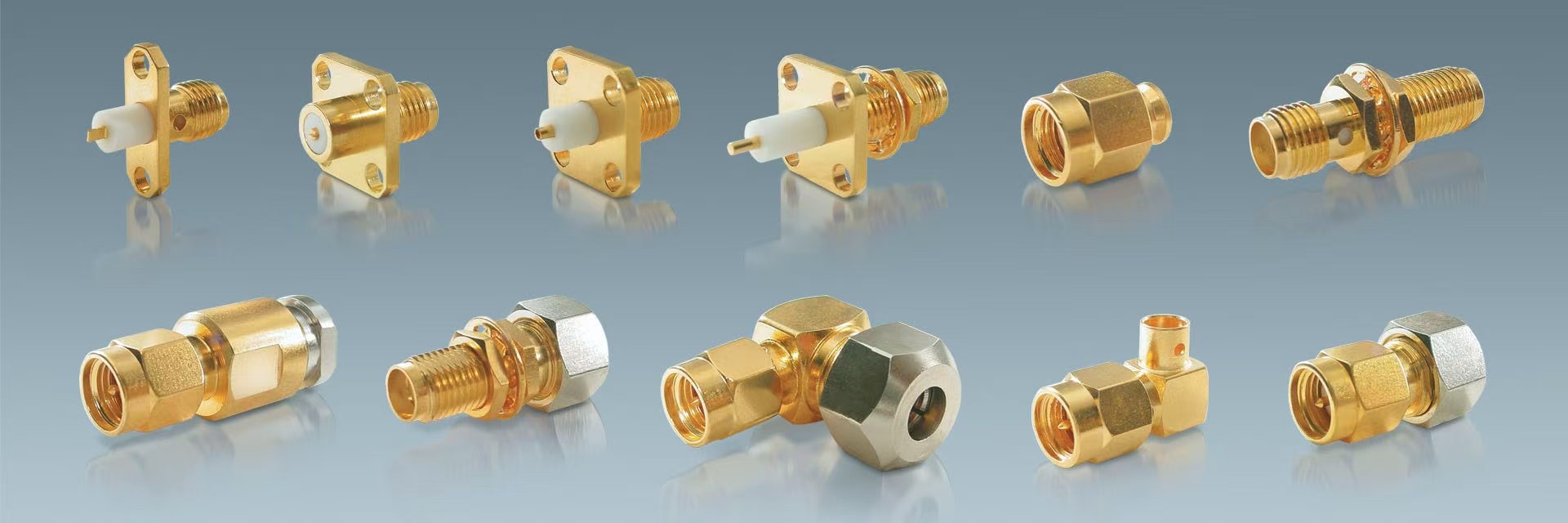

Mikro boyut (örneğin, 2,92 mm, 2,4 mm, 1 mm): Son derece ince, milimetre dalga cihazları ve mikro sensörler gibi hassas cihazlara uyum sağlar, havacılık ve üst düzey tıbbi alanlarda önemli bir rol oynar.
Seçim, ekipmanın iç alanıyla doğru bir şekilde eşleşmeli, büyük boyutlu konnektörlerden kaynaklanan kurulum zorluklarından veya minyatürleşme arayışından kaynaklanan performans kayıplarından kaçınmalıdır.
4. Malzemeler ve Kaplama: Dayanıklılık ve İletkenliğin Çift Garantisi
Bir konnektörün malzemeleri ve kaplaması, hizmet ömrünü, iletkenliğini ve korozyon direncini doğrudan etkiler.
Kabuk malzemeleri: Çoğunlukla bakır, paslanmaz çelik ve diğer metaller, harici elektromanyetik girişimlere karşı iyi bir koruma performansı sağlarken, günlük takma/çıkarma ve çevresel etkiler için yeterli mekanik mukavemet sağlar.
İç iletken: Öncelikle yüksek saflıkta bakır, düzgün akım iletimi sağlar ve sinyal kaybını azaltır.
Yalıtım malzemesi: Politetrafloroetilen (PTFE), düşük kaybı ve yüksek yalıtım özellikleri nedeniyle tercih edilir, sinyal sızıntısını etkili bir şekilde önler ve yüksek frekanslı senaryolara uyum sağlar.
Kaplama açısından:
Merkez iletkenler genellikle altın veya gümüş kaplıdır: Altın kaplama, düşük direnç ve korozyon direnci sunarak, uzun süreli kullanımdan sonra bile kararlı performansı korur, askeri ürünler ve havacılık ekipmanları için uygundur; gümüş kaplama, üstün iletkenlik sağlar ancak oksidasyona eğilimlidir, maliyete duyarlı ve kuru ortamlarda çalışan ticari ekipmanlarda kullanılır.
Dış iletken kaplama ağırlıklı olarak nikel kaplı veya altın kaplıdır: Nikel kaplama, temel korozyon direnci gereksinimlerini karşılarken, altın kaplama, elektriksel performansı ve zorlu ortamlara karşı direnci daha da artırarak, deniz ve yüksek sıcaklık koşulları gibi karmaşık senaryolara uyum sağlar.
5. Çevresel Uyarlanabilirlik: Karmaşık Senaryolarla Başa Çıkmak İçin Sert Çekirdek Yetenek
Çevresel koşullar, farklı uygulama senaryolarında büyük ölçüde değişiklik gösterir ve konnektörlerin buna göre çevresel dirence sahip olmasını gerektirir.
Endüstriyel yüksek sıcaklık fırınları ve havacılık motor çevreleri gibi yüksek sıcaklıklı ortamlar için, geniş bir çalışma sıcaklığı aralığına sahip (örneğin, -65℃~200℃) konnektörler seçilmelidir, yüksek sıcaklıklardan kaynaklanan malzeme deformasyonunu ve performans arızasını önlemek için.
Nem, toz ve tuz spreyi (örneğin, dış mekan baz istasyonları, denizcilik ekipmanları) içeren zorlu ortamlar için, nemin ve safsızlıkların girmesini önlemek ve uzun süreli kararlı çalışmayı sağlamak için IP67 veya IP68 koruma seviyelerine sahip konnektörler tercih edilir.

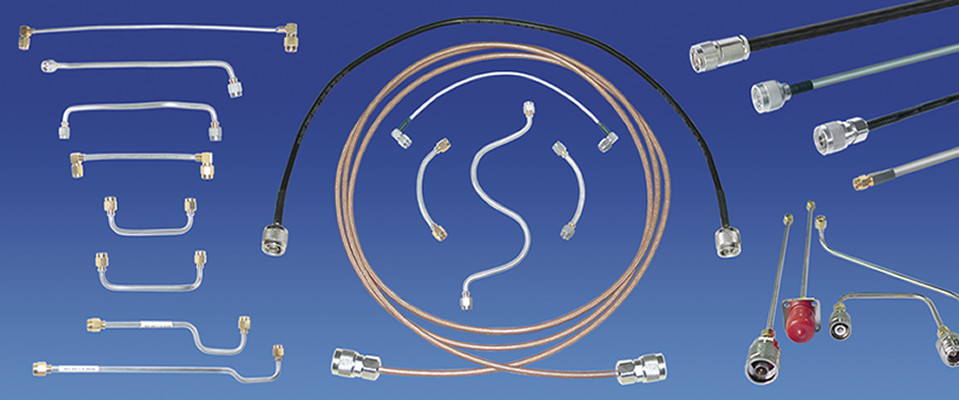

6. Kablo Eşleşmesi ve Güvenilirliği: Kusursuz Sinyal İletimi
Konnektörler ve kablolar arasındaki eşleşme derecesi, sinyal iletim kalitesini doğrudan belirler.
İlk olarak, konnektörün kablo tipiyle uyumlu olduğundan emin olun; örneğin, SMA konnektörler, RG316 ve RG405 gibi yaygın kablolarla mükemmel bir şekilde eşleşir.
İkincisi, kablo dış çapı, boyut uyuşmazlığından kaynaklanan zayıf teması önlemek için konnektörün sıkıştırma aralığıyla tutarlı olmalıdır.
En önemlisi, kablo empedansı, konnektör empedansı ile eşleşmelidir (genellikle 50Ω, 75Ω); aksi takdirde, sinyal yansıması meydana gelecek ve kayıp artacaktır.
Güvenilirlik ve hizmet ömrü ile ilgili olarak, farklı standartlardaki konnektörler önemli ölçüde farklılık gösterir:
Askeri standart konnektörler (örneğin, MIL-C-39012'ye göre üretilmiş), tamamen bakır bileşenler, PTFE yalıtımı ve iç/dış altın kaplama benimser, binlerce takma ve çıkarma işlemini destekler, kararlı ve güvenilir performans sunar, bu da onları havacılık ve askeri ekipmanlar için "birinci tercih" yapar.
Ticari standart konnektörler daha uygun maliyetlidir ancak daha az güvenilirdir, yüzlerce takma ve çıkarma işlemini destekler, düşük hizmet ömrü gereksinimleri olan tüketici elektroniği ve ev ekipmanları için uygundur.
II. Hızlı Seçim Referansı: Hızlı Hedef Kilitleme İçin Frekans ve Boyut Karşılaştırması
Uygun konnektörleri hızlı bir şekilde taramaya yardımcı olmak için, yaygın konnektörlerin maksimum çalışma frekansını, boyutunu ve temel uygulama senaryolarını talep üzerine eşleştirme için derledik:
Konnektör Tipi
Maksimum Çalışma Frekansı
Boyut
Temel Uygulama Senaryoları
N tipi
11GHz
Standart
Baz istasyonları, büyük iletişim ekipmanları, dış mekan cihazları
BNC
4GHz
Küçük
İzleme ekipmanları, küçük iletişim terminalleri, öğretim cihazları
TNC
11GHz
Küçük
Araç içi iletişim, endüstriyel kontrol ekipmanları
SMA
18GHz
Ultra küçük
Yönlendiriciler, uydu iletişim modülleri, taşınabilir test cihazları
SMB
4GHz
Ultra küçük
Tüketici elektroniği, tıbbi ekipmanlar, Bluetooth modülleri
SMC
10GHz
Ultra küçük
Otomotiv elektroniği, küçük sensörler
3,5 mm
34GHz
Ultra küçük
Üst düzey test cihazları (örneğin, spektrum analizörleri)
2,92 mm (K tipi)
40GHz
Mikro
Milimetre dalga iletişimi, havacılık testi
2,4 mm
50GHz
Mikro
Yüksek frekanslı sinyal işleme, uydu iletişimi
1,85 mm
60GHz
Mikro
Milimetre dalga radarı, üst düzey tıbbi ekipmanlar
1 mm
110GHz
Mikro
Son derece yüksek frekanslı test cihazları, kuantum iletişimi
III. Seçim Kafiyesi: Temel Mantığı Kolayca Kavrayın
Yüksek frekanslı seçimde bir numara var: önce aralığı belirlemek için frekansı kontrol edin;
Hem kolaylık hem de kararlılık sağlayan senaryoya göre mekanik yapıyı eşleştirin;
Boyutu ekipman tipine uyarlayın, küçük ve mikro boyutlar zariftir;
Malzemeler ve kaplama ortama direnir, nem ve yüksek sıcaklıklar konusunda endişelenmeyin;
Kayıpsız sinyal iletimi için kablo empedansı tutarlı olmalıdır;
Güvenilirlik ve hizmet ömrü standartlara bağlıdır, gerektiğinde askeri veya ticari seçin;
Hızlı eşleştirme için tabloya bakın, yüksek verimlilikle hassas seçim elde edin!
İster iletişim alanında baz istasyonu inşası, ister test ve ölçümde cihaz kalibrasyonu veya havacılıkta ekipman araştırma ve geliştirmesi olsun, yüksek frekanslı RF koaksiyel konnektörlerin seçimi doğrudan proje başarısıyla ilgilidir. Bilimsel seçim yöntemlerinde ustalaşmak ve uygun konnektörleri seçmek, daha kararlı sinyal iletimini ve daha güvenilir ekipman çalışmasını sağlayabilir, çeşitli sektörlerdeki teknolojik yenilikleri ve gelişmeleri koruyabilir!

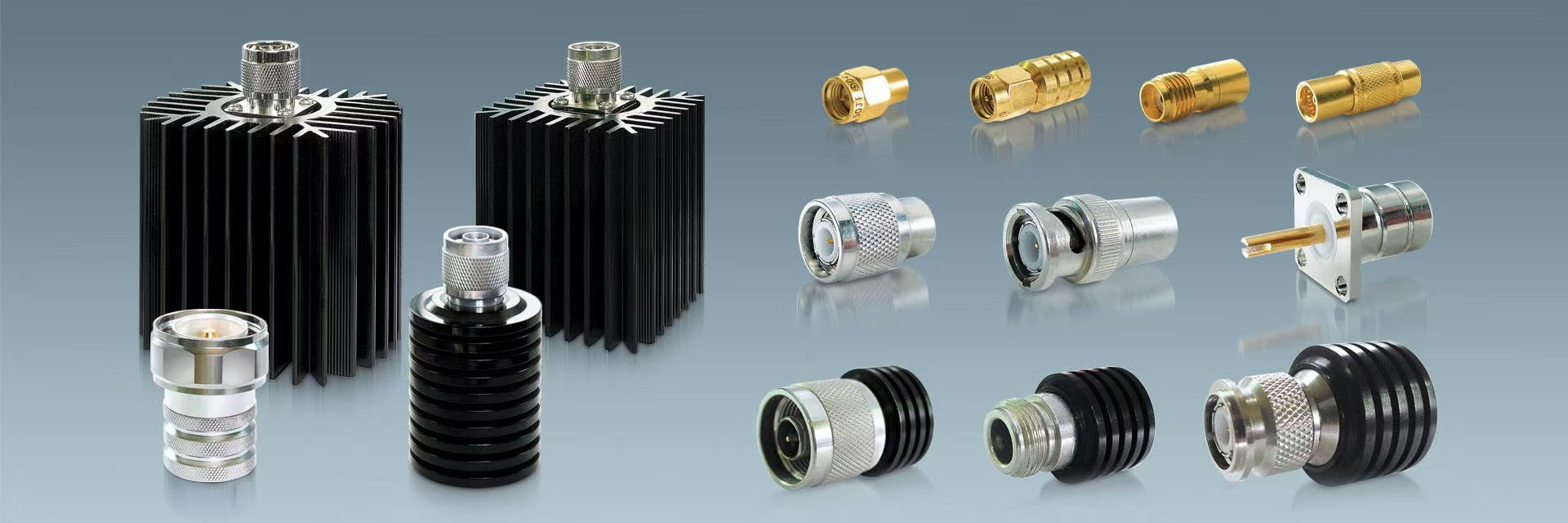

TNC Bağlantısı: RF Uygulamaları için Güvenilir Bir Standart
TNC konektörü, kısaca Threaded Neill–Concelman, RF koaksiyel konnektör ailesi içinde en sağlam ve güvenilir çözümlerden birini temsil eder. Süngü tipi konnektörlerin aksine, TNC, titreşime, mekanik strese ve zorlu hava koşullarına maruz kalan ortamlarda bile güvenli bir uyum sağlayan dişli bir bağlantı mekanizması kullanır. Bu tasarım avantajı, sinyal kararlılığının ve mekanik dayanıklılığın çok önemli olduğu uygulamalar için özellikle uygundur.
Sipu RF tarafından sunulan TNC Erkek RF Koaksiyel Konnektör – Düz Tip, MIL-C-39012 ve IEC 60169-17 dahil olmak üzere uluslararası kabul görmüş standartlara uygun olarak tasarlanmıştır. Bu uyumluluk sadece güvenilir elektriksel performans sağlamakla kalmaz, aynı zamanda küresel tedarik zincirlerinde kritik bir faktör olan, karşılaştırılabilir uluslararası ürünlerle değiştirilebilirliği de garanti eder. Konnektör, DC'den 11 GHz'e kadar uzanan geniş bir frekans aralığını destekler, böylece hem geleneksel iletişim sistemlerinin hem de modern yüksek frekanslı uygulamaların gereksinimlerini karşılar.
Teknik açıdan, konnektör 50 ohm'luk bir karakteristik empedansı korur ve 1.3 veya daha az bir VSWR ile mükemmel elektriksel kararlılık gösterir. Ayrıca 1500 V'a kadar dielektrik voltajlara dayanır ve 5000 MΩ'dan daha yüksek yalıtım direnci sağlar, bu da zorlu koşullarda güvenlik ve performans sağlar. Ekleme kaybı düşük kalır, 0.06√F (GHz) dB'den fazla olmamak üzere ölçülür, bu da genişletilmiş frekanslarda sinyal bozulmasını en aza indirmek için önemlidir. Mekanik olarak, konnektör, hem laboratuvar testleri hem de saha uygulamaları için uygunluğunu yansıtan, en az 500 eşleşme döngüsüne dayanacak şekilde üretilmiştir.
Malzeme seçimi performansı ve uzun ömürlülüğü daha da artırır. Orta iletken, iletkenliği optimize etmek ve korozyon riskini azaltmak için altın kaplamalı pirinçten yapılmıştır, yalıtkan ise mükemmel dielektrik özellikleri ve termal kararlılığı için PTFE kullanır. Dış iletken, mekanik mukavemet ve aşınmaya karşı direnç sunan nikel kaplamalı pirinçtir ve bir silikon kauçuk sızdırmazlık halkası dış mekan kullanımı için çevresel koruma sağlar.
TNC konnektörünün pratik uygulamaları, güvenilirliğin tehlikeye atılamayacağı mobil iletişim ekipmanları, antenler, navigasyon sistemleri, radar teknolojileri ve genel RF sistemlerine kadar uzanır. İster sivil telekomünikasyonda isterse savunma sınıfı kurulumlarda olsun, TNC konnektörü, kararlı, dişli RF bağlantıları için bir endüstri standardı olarak hizmet vermeye devam etmektedir.
Sipu RF, hem standart hem de özelleştirilmiş TNC çözümleri sunmaya kararlıdır. Ürün yelpazemiz, çeşitli mühendislik ihtiyaçlarına uyacak şekilde düz ve dik açılı tasarımlar, fiş ve jak varyasyonları ve ters polarite konfigürasyonları içerir. ISO9001, RoHS ve CE altında sertifikalı konnektörlerimiz, küresel kalite standartlarını esnek üretim yetenekleriyle birleştirir.
Güvenilir RF bağlantısı arayan mühendisler ve tedarik profesyonelleri için, TNC konektörü kanıtlanmış ve çok yönlü bir seçim olmaya devam ediyor. Sipu RF'de, her konnektörün yalnızca günümüzün zorlu RF ortamlarında performans, dayanıklılık ve uyumluluk beklentilerini karşılamasını değil, aynı zamanda aşmasını sağlamaya çalışıyoruz.
Daha fazla bilgi için www.connector-rf.com | sipu@connector-rf.com

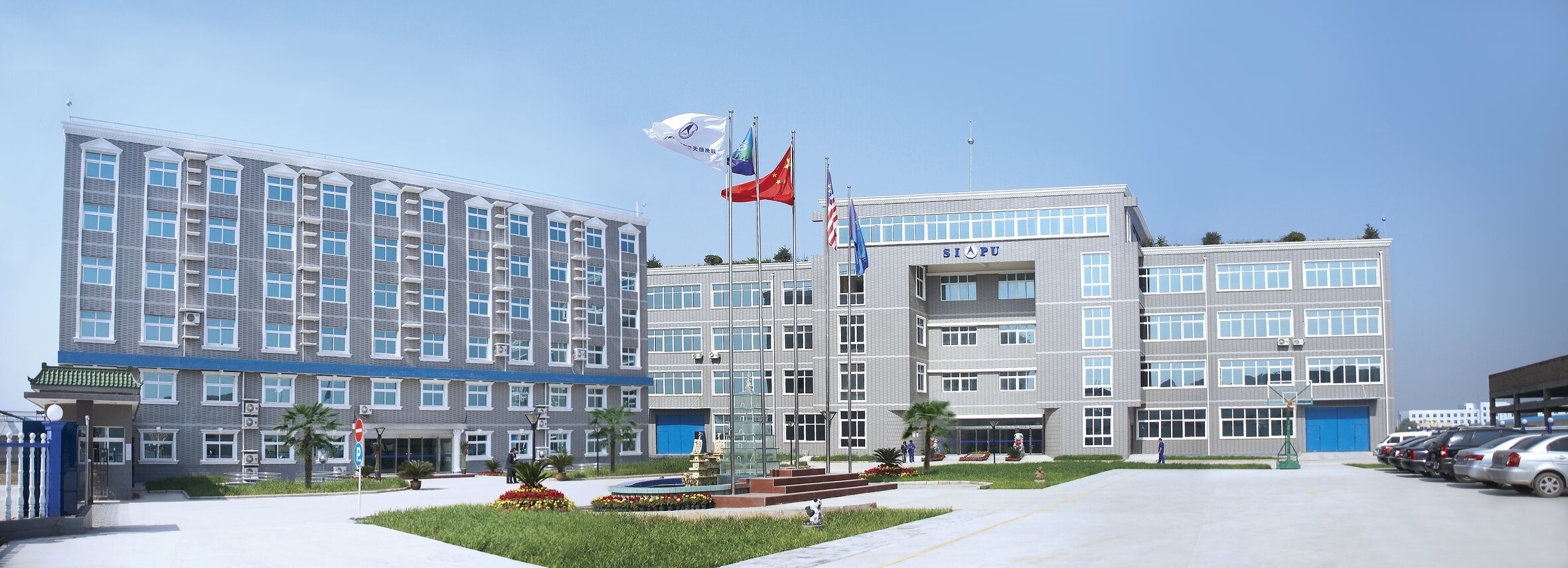

Xi'an Sipu RF Technology Co., Ltd hakkında
